L’évacuation gravitaire des eaux usées repose sur un cadre normatif à plusieurs étages, souvent réduit à tort au seul DTU 60.11. Nous distinguons trois textes complémentaires dont les périmètres ne se chevauchent pas : la série NF EN 12056 pour la conception et le calcul des réseaux intérieurs, le NF DTU 60.1 pour la mise en œuvre des canalisations à l’intérieur du bâtiment, et le NF DTU 60.11 pour le dimensionnement global incluant eaux usées, eaux-vannes et eaux pluviales.
Articulation entre NF EN 12056, NF DTU 60.1 et NF DTU 60.11
La confusion la plus fréquente sur chantier consiste à appliquer le DTU 60.11 comme référence unique, y compris pour des questions de mise en œuvre que ce texte ne traite pas. Le NF DTU 60.1, dans sa partie 1-1-2 de décembre 2012, fixe les exigences de pose des canalisations d’évacuation gravitaire des eaux usées et des eaux pluviales à l’intérieur des bâtiments, neufs ou existants.
A lire en complément : Quelle est la taille maximale d'un gazebo sans permis de construire ?
La série NF EN 12056, norme européenne homologuée par l’AFNOR, complète ce dispositif en posant les prescriptions générales de performance. Sa partie 1 couvre les installations d’évacuation gravitaire des eaux résiduaires dans les habitations, immeubles commerciaux, institutionnels et industriels. Elle décrit plusieurs systèmes d’installation correspondant aux différentes pratiques européennes.
Le DTU 60.11 intervient en amont sur le dimensionnement : calcul des débits, choix des diamètres, détermination des pentes. Nous recommandons de considérer ces trois textes comme un triptyque indissociable plutôt que comme des alternatives.
A lire aussi : Combien coûte en moyenne l'aménagement d'un loft ?
Pente minimale d’évacuation gravitaire : ce que la norme impose réellement

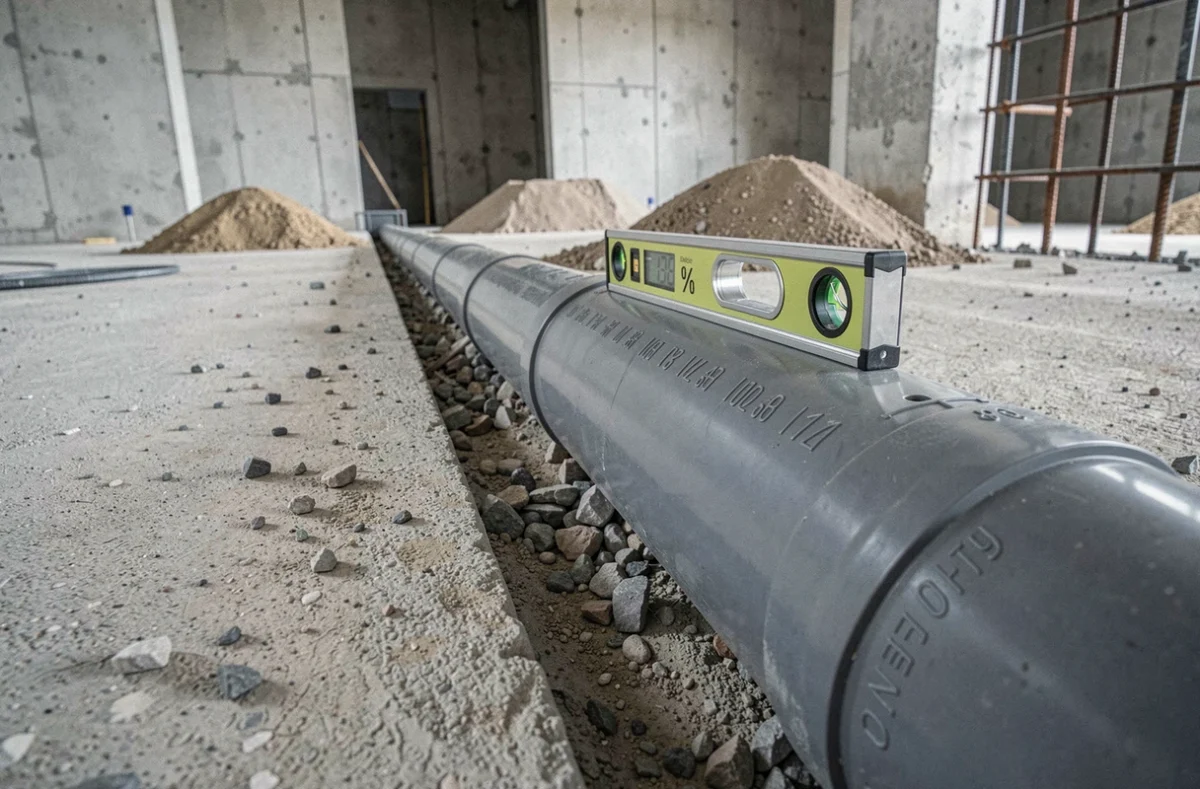

La valeur de 1 % de pente, soit 1 cm par mètre, est couramment citée pour les collecteurs enterrés d’eaux usées. Cette valeur constitue un seuil minimal normatif, pas une garantie de fonctionnement sur le terrain.
La régularité de la pente sur toute la longueur du réseau est plus déterminante que sa valeur moyenne. Une contre-pente localisée, même de quelques millimètres, crée une zone de rétention où les matières solides s’accumulent. À terme, cela génère des bouchons récurrents que ni le curage ni le furet ne résolvent durablement.
Les pathologies documentées par Qualité Construction montrent que des réseaux affichant une pente moyenne conforme présentent malgré tout des dysfonctionnements lorsque le lit de pose n’a pas été correctement réglé. L’absence de contre-pente compte autant que le respect du 1 % minimal.
Pentes selon le type d’effluent
Le DTU 60.11 différencie les pentes en fonction de la nature des eaux transportées. Les eaux-vannes (WC), chargées en matières solides, exigent un écoulement plus soutenu que les eaux grises (lavabo, douche, évier). Pour les collecteurs recueillant simultanément eaux-vannes et eaux ménagères, la pente retenue doit satisfaire le cas le plus contraignant.
Sur les évacuations individuelles d’appareils sanitaires, les pentes courantes sont nettement supérieures au seuil de 1 %. Nous observons en pratique des valeurs comprises entre 2 % et 3 % sur les raccordements de douche et de baignoire, ce qui réduit les risques de stagnation dans les tronçons horizontaux courts.
Diamètres de canalisations et dimensionnement du réseau intérieur
Le choix du diamètre ne se fait pas à l’appareil, mais à la somme des débits cumulés sur chaque tronçon. Le DTU 60.11 s’appuie sur la méthode des unités de raccordement (UR) pour évaluer le débit probable d’un réseau, en tenant compte de la simultanéité d’usage des appareils.
- Les colonnes de chute verticales recueillant des eaux-vannes nécessitent un diamètre minimal supérieur à celui des colonnes dédiées aux seules eaux ménagères, en raison du transport de matières solides.
- Les collecteurs horizontaux enterrés sont dimensionnés en fonction du débit cumulé et de la pente retenue : plus la pente est faible, plus le diamètre doit être généreux pour maintenir une vitesse d’auto-curage suffisante.
- Les raccordements individuels (siphon vers colonne) suivent des diamètres minimaux fixés par appareil : un WC exige un calibre supérieur à celui d’un lavabo ou d’un bidet.
Un sous-dimensionnement de collecteur horizontal est plus pénalisant qu’un sous-dimensionnement de colonne verticale, parce que la gravité compense moins efficacement le déficit de section en écoulement quasi-horizontal.
Canalisations enterrées extérieures : la norme NF EN 1610 en complément
Le périmètre du DTU 60.11 s’arrête en limite de bâtiment. Pour les canalisations enterrées en aval, qu’il s’agisse de branchements particuliers ou de collecteurs d’assainissement sans pression, c’est la norme NF EN 1610 qui encadre la mise en œuvre et les essais.
Appliquer uniquement le DTU 60.11 à une canalisation extérieure enterrée expose à des non-conformités lors du contrôle de branchement par le service d’assainissement. La NF EN 1610 impose notamment des essais d’étanchéité à l’eau ou à l’air sur les tronçons posés, avant remblaiement.
Essais avant réception : un angle opérationnel négligé
Les contrôles d’écoulement et les essais d’étanchéité constituent une étape formelle de réception que beaucoup de chantiers traitent comme une formalité. Un essai d’étanchéité raté après remblaiement oblige à déterrer, reprendre le joint ou le tronçon, puis recommencer. Nous recommandons de systématiser l’essai avant tout remblai, même partiel.
- L’essai d’étanchéité à l’eau consiste à remplir le tronçon et à vérifier l’absence de perte de charge sur une durée définie par la NF EN 1610.
- L’essai à l’air, plus rapide, est admis comme alternative dans certaines configurations.
- Le contrôle d’écoulement vérifie que l’eau circule sans stagnation entre chaque regard de visite.
Matériaux admis pour l’évacuation gravitaire des eaux usées
Le NF DTU 60.1 et le DTU 60.11 n’imposent pas un matériau unique. Le PVC reste le plus répandu pour les réseaux intérieurs et les canalisations enterrées en habitat individuel. La fonte est privilégiée dans les immeubles collectifs pour ses performances acoustiques. Le polypropylène gagne du terrain sur les réseaux enterrés extérieurs grâce à sa résistance chimique.
Chaque matériau doit répondre à une norme produit spécifique en plus du respect des DTU de mise en œuvre. Un tube conforme à la norme produit mais posé sans respect des règles de supportage ou de pente reste non conforme.
Le choix du matériau influence aussi le diamètre utile réel : à diamètre nominal identique, l’épaisseur de paroi varie d’un matériau à l’autre, ce qui modifie la section d’écoulement. Ce paramètre est à intégrer dès la phase de dimensionnement, pas au moment de la commande.
